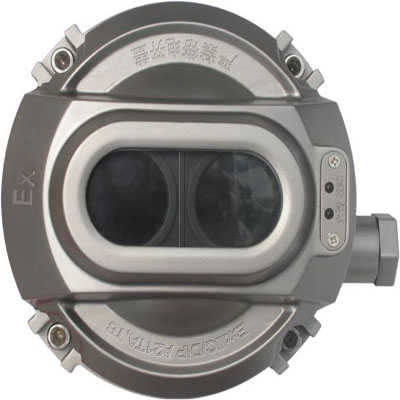

JTY-HM-GST9615海灣隔爆型線型光束感煙火災探測器

作者:海灣消防設備文章來源：http://www.hngcsw.com/ [大中小]

一、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器概述：

　　海灣JTY-HM-GST9615線型光束感煙火災探測器（以下簡稱探測器）為隔爆型反射式線型紅外光束感煙探測器。本探測器具有兩種信號輸出方式：總線輸出方式和觸點輸出方式。當探測器與海灣公司生產的控制器連接使用時，可通過總線完成二者間狀態信息的傳遞，探測器本身可通過海灣公司生產的電子編碼器進行編碼，編碼范圍在1～242之間。當探測器不與海灣公司生產的控制器配接時，即可通過觸點信號完成火警和故障信息的傳遞。探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。

二、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器特點：

　　1.探測器內置性能卓越的單片機，具備強大的分析判斷能力，通過在探測器內部固化的運算程序，可自動完成系統的調試及對外界環境參數變化的補償、火警的判斷和故障的判斷。探測器全面兼容數字化總線技術，具有信息上傳速度快，信息內容豐富的優點。探測器采用全新的、合理的結構設計，調節靈敏、定位準確、外形美觀，易于安裝，調試方法簡單、方便。探測器的靈敏度可通過電子編碼器進行現場設置，降低了探測器對現場環境潔凈程度的要求，拓寬了本產品的應用場所。

2.本產品符合GB 3836.1《爆炸性氣體環境用電氣設備第1部分:通用要求》、GB 3836.2《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》及GB 14003《線型光束感煙火災探測器》、GB 12476.1《可燃性粉塵環境用電氣設備第1部分：用外殼和限制表面溫度保護的電氣設備第1節 電氣設備的技術要求》的相應要求。

3.探測器適用于石油、化工等行業具有防爆要求的1區及2區使用，可在惡劣的工業環境下穩定工作，可在有輕微煙塵的空間及有腐蝕性氣體存在的空間使用。探測器為專利產品，專利號為ZL 2005 3 0015269.9。

三、海灣JTY-HM-GST9615隔爆型線型光束感煙火災探測器技術指標：

　　1.工作電壓：

　　總線電壓：24V

　　電源電壓：DC24V

　　2.工作電流：

　　電源電流：調試電流≤20mA

　　監視電流≤12mA

　　報警電流≤22mA

　　總線電流≤2mA（不與我公司生產的控制器配接時為0mA）

　　3.火警、故障觸點輸出

　　火警繼電器：觸點容量28V/2A，正常時常開，火警狀態下閉合

　　故障繼電器：觸點容量28V/2A，正常時常開，故障狀態下閉合

　　4.保護面積：

　　探測器最大保護面積為14×100＝1400m2，最大寬度為14m

　　5.防爆標志：ExdIICT6/DIPA21TA,T6

　　6.外殼防護等級：IP66

　　7.指示燈：

　　調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮。

　　正常監視狀態：紅色指示燈周期性閃爍。

　　火警狀態：探測器報火警時探測器火警指示燈點亮，火警繼電器閉合。當探測器與我公司生產的控制器連接使用時，火警信號可通過總線傳遞給控制器，火警信號需由控制器清除；當探測器不與我公司生產的控制器連接使用時，需重新上電清除火警信息。

　　故障狀態：黃色指示燈常亮，故障繼電器閉合。如果故障恢復，探測器的故障信號由探測器自動消除。

　　光路被全部遮擋：探測器先報故障并點亮黃色指示燈，故障繼電器閉合；20s后探測器再報火警，點亮紅色指示燈，火警繼電器閉合；黃色指示燈熄滅，故障繼電器斷開。注意：此種情況并不一定代表火災發生，當故障信號未轉成火警信號時，若遮擋恢復，則故障信號由探測器自動清除。

　　8.使用環境：

　　溫度：-20℃～+50℃

　　相對濕度≤95%，不結露

　　9.外形尺寸：

　　344mm×240mm×212mm（帶調節支架）
