JTW-LD-PTA302P感溫電纜

作者:海灣消防設備文章來源：http://www.hngcsw.com/ [大中小]

一.JTW-LD-PTA302P-85纜式線型感溫火災探測器概述

　　JTW-LD-PTA302P不可恢復式纜式線型定溫火災探測器是沈陽普泰安科技有限公司開發的具有自主知識產權的智能線型感溫火災探測器，由接線盒、終端盒、感溫電纜三部分構成，可以有效的保護以下對象：

　　●電纜設施：電纜隧道、電纜豎井、電纜夾層、電纜橋架等；

　　●電力設施：配電裝置、開關設備、變壓器、電抗器等；

　　●油品、氣體：液壓站、潤滑油庫、油罐、氣罐、燃油鍋爐、燃氣鍋爐、噴漆房等；

　　●皮帶傳輸設施：運煤、運料皮帶，自動化生產線。

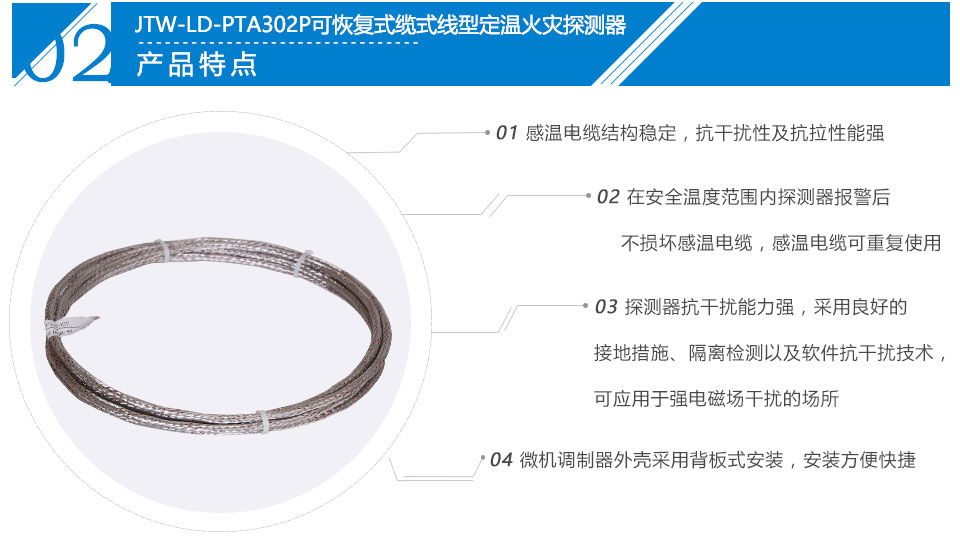

二.JTW-LD-PTA302P-85纜式線型感溫火災探測器產品特點

　　1.感溫電纜結構穩定，抗干擾性及抗拉性能強。

　　2.感溫電纜為兩芯結構，開關量報警，穩定可靠。

　　3.微機調制器外殼防護等級達到IP66，可以適用多種環境應用。

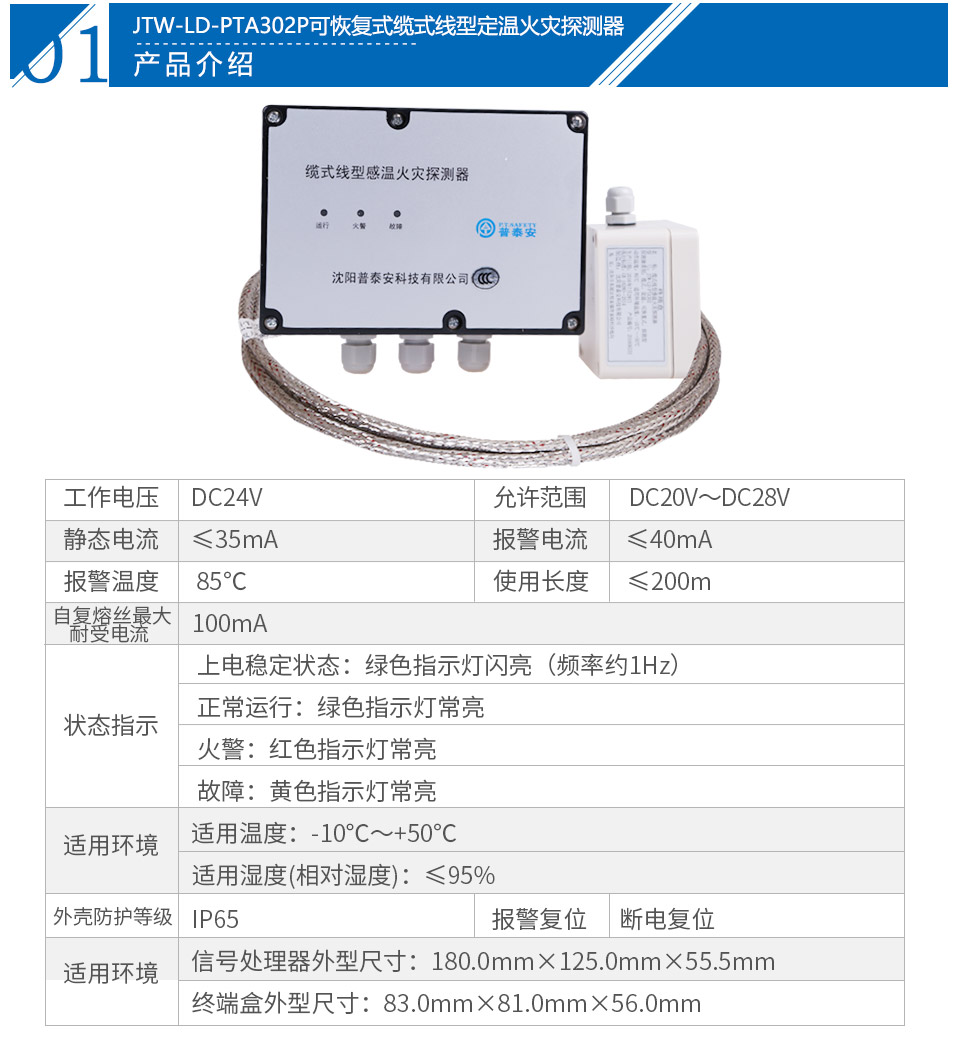

三.JTW-LD-PTA302P-85纜式線型感溫火災探測器產品技術特性

　　1.、探測器類別：不可恢復式纜式線型定溫火災探測器

　　2、工作電壓：≤DC24V靜態電流≤40mA

　　3、報警溫度：

產品型號	報警溫度（℃）
JTW-LD-PTA200-70	70
JTW-LD-PTA200-85	85
JTW-LD-PTA200-105	105
JTW-LD-PTA200-138	138
JTW-LD-PTA200-180	180

　4.使用環境：溫度：-10℃～+50℃

　　相對濕度≤95%，不凝露

　　5.使用長度：≤200m

　　6.外殼防護等級：IP66

四.JTW-LD-PTA302P-85纜式線型感溫火災探測器產品接線說明

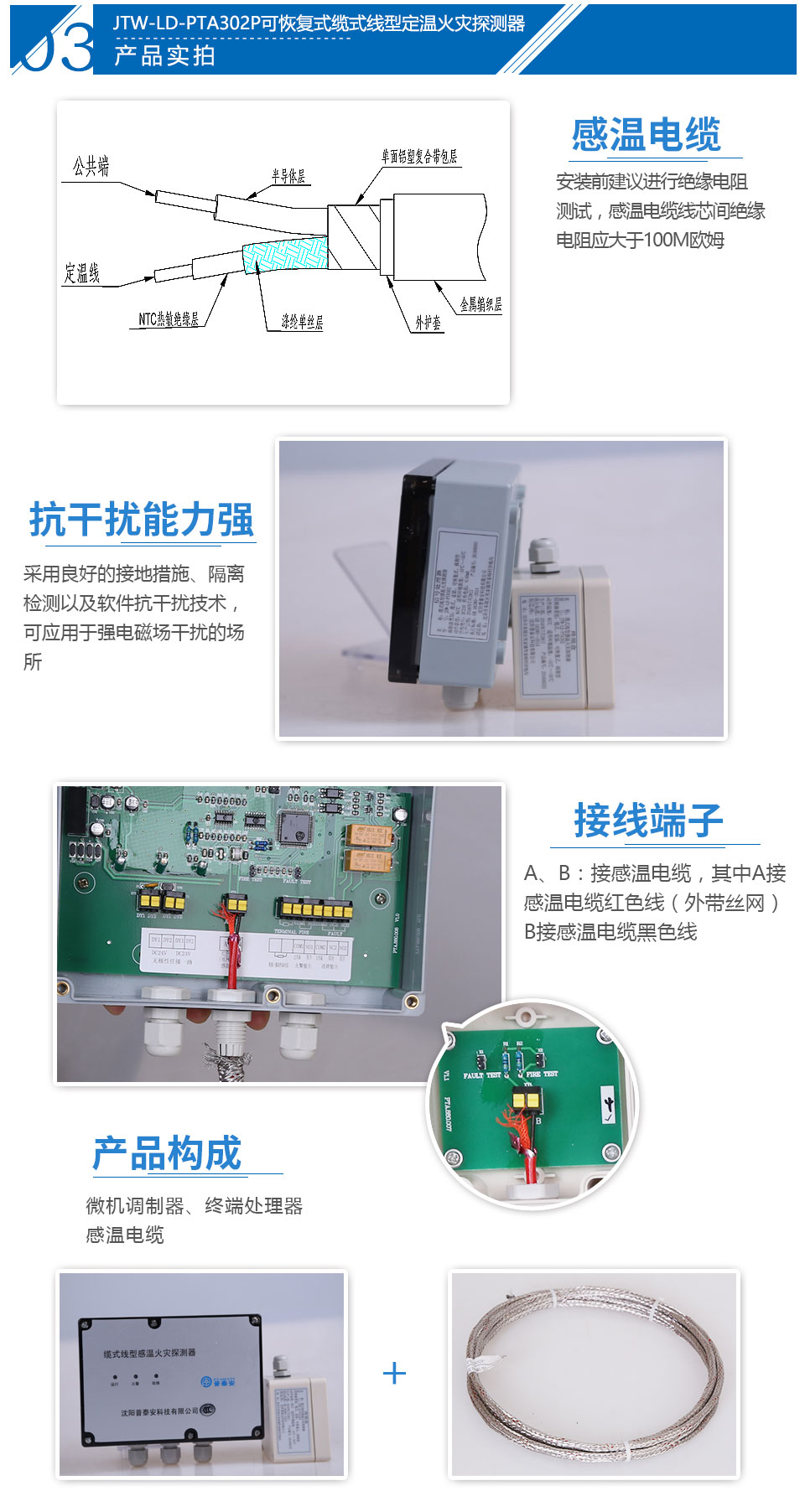

　　接線盒接線端子示意圖如圖1所示：

微機調制器接線端子示意圖

圖1 微機調制器接線端子示意圖

　　其中：

　?。?）探測器AB：接感溫電纜，無極性連接

　?。?）模塊AB：接聯動模塊輸入端，無極性連接。

　　終端盒接線端子示意圖如圖2：

終端盒接線端子示意圖

圖2 終端盒接線端子示意圖

　　其中：A、B：接感溫電纜，無極性連接。

五．產品外型結構及安裝

安裝尺寸圖

圖3 安裝尺寸圖

　?。?）安裝說明

　　接線盒、終端盒產品安裝尺寸見圖3。安裝時分別用φ7的膨脹螺栓將接線盒、終端盒固定即可。

　　（2）布線說明

　　電源連接電纜、信號輸出連接電纜的外徑應在Φ4.0～Φ7.0mm之間的電纜，電纜截面為圓形，此時防水接頭才能達到良好的防水效果，電纜在盒體內分頭連接；感溫電纜中間連接電纜的外徑應在Φ3.0～Φ4.0mm之間電纜，并旋緊防水接頭，以達到良好的密封效果。

六.注意事項

　　1、型感溫火災探測器安裝前建議進行絕緣電阻測試，感溫電纜線芯間絕緣電阻應大于500M歐姆。

　　2、安裝時嚴禁硬性折彎和扭轉感溫電纜。感溫電纜的彎曲半徑要大于150mm，并防止護套破損，運輸時應妥善包裝，避免積壓沖擊。

　　3、建議每年對線型定溫火災探測器進行實體火災測試，以確保探測器穩定可靠的運行。
