火災自動報警系統施工方案與技術措施
管內敷設
1. 按施工圖放線。
2. 火災自動報警系統的傳輸線路均采用穿金屬管、可撓（金屬）電氣導管、B1級以上的剛性塑料管或封閉式線槽保護方式布線。
3. 消防控制、通信和警報線路采用暗敷設時，用金屬管、可撓（金屬）電氣導管、B1級以上的剛性塑料管保護，并敷設在不燃燒體的結構層內，保護層厚度不小于30mm。當采用明敷設時，應采用金屬管、可撓（金屬）電氣導管或金屬封閉線槽保護，礦物絕緣類不燃性電纜可直接明敷。
4. 從接線盒處引到探測器底座盒、控制設備盒、揚聲器箱的線路均加金屬軟管保護。
5. 管路長度每超過30m，無彎曲時，在便于接線處裝設接線盒。管路長度每超過20m，有一個彎曲時，在便于接線處裝設接線盒。管路長度每超過10m，有兩個彎曲時，在便于接線處裝設接線盒。管路長度每超過8m，有三個彎曲時，在便于接線處裝設接線盒。
6. 金屬管子入盒，盒外側套鎖母，內側裝保護口；在吊頂內敷設時，盒的內外側均套鎖母。塑料管入盒應采取相應固定措施。
7. 在敷設各類管路時，采用單獨的卡具固定。
8. 管路的直線段每隔1.0m-1.5m設置固定點。在管路接頭處、距接線盒0.2m處、管路走向改變或轉角處也需設置固定點。 常熟消防工程公司
9. 消防控制設備的外接導線，采用金屬軟管作套管，其長度不大于2m，且采用管卡固定，其固定點間距不大于0.5m，金屬軟管與消防控制設備的接線盒（箱）采用鎖母固定，并根據配管規定接地。工作接地線采用銅芯絕緣導線或電纜。
管內穿線
1. 在管內或槽內穿線前，應將其內的雜物清除干凈，管路清除干凈后，向管內吹入少量滑石粉，以便穿線，并將管子端部裝上護口，以防管口將導線絕緣層劃破。
2. 火災自動報警系統的傳輸線路和50V以下供電的控制線路，應采用電壓等級不低于交流300V/500V的銅芯絕緣導線或銅芯電纜。采用交流220V/380V的供電和控制線路，應采用電壓等級不低于交流450V/750V的銅芯絕緣導線或銅芯電纜?；馂?zāi)自動報警系統傳輸線路的線芯截面選擇，除應滿足自動報警裝置技術條件的要求外，還應滿足機械強度的要求。
3.火災探測器的傳輸線路，選用不同顏色的絕緣導線或電纜，正極"+"線為紅色，負極"-"線為藍色或黑色，相同用途導線的顏色始終保持一致，接線端子設有標號。
4. 不同系統、不同電壓等級、不同電流類別的線路，不得穿在同一管內。
5. 導線在管內，不應有接頭或扭接。導線的接頭在接線盒內焊接或用端子連接。江蘇消防工程公司
6. 引入控制器的電纜或?qū)Ь€須配線整齊，避免交叉，并固定牢固，電纜芯線和所配導線的端部，均標明編號，并與圖紙一致，字跡清晰不宜褪色，端子板的每個接線端，接線不超過2根，電纜芯和導線，須留有不小于20cm的余量，導線引入穿線后，在進線管處應封堵，導線應綁扎成束。
7. 接線端子箱內的端子采用壓接或帶錫焊點的端子板，其接線端子有相應的標號。

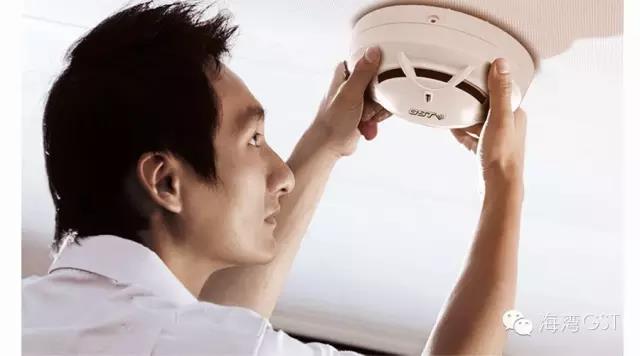

1. 為防止丟失和損壞，探測器在即將調試時方可安裝，在安裝前妥善保管，要有防塵、防潮、防腐蝕等措施。
2. 探測器在頂棚上宜水平安裝，如必須傾斜安裝時，保證傾斜角小于或等于45度。
3. 探測器底座的外接線，應留有不小于20cm的余量，入端處應有明顯標志。探測器的確認燈，應面向便于人員觀察的主要入口方向。
4. 手動火災報警按鈕(電話插孔)設置在墻上時，距地（樓）面高度為1.3m-1.5m。
5. 手動火災報警按鈕應安裝牢固，并不得傾斜。
6. 手動火災報警按鈕的外接導線，應留有不小于10cm的余量，且在其端部應有明顯標志。 蘇州消防工程公司
端子箱安裝
1. 在各層弱電井內或樓梯間安裝消防接線端子箱，端子箱明裝在弱電井內或樓梯間墻壁上，距地1.5m，根據進出電纜/電線的方向及橋架的規格，在端子箱的頂部或底部開孔。端子箱的所有開孔處須用橡膠皮保護孔的邊緣，以防止損壞電線電纜。端子箱采用膨脹螺栓在墻上固定。
2. 端子箱內，用對線器進行對線編號，然后將導線留有一定的余量，把控制中心來的干線和火災報警器及其它的控制線路分別綁扎成束，分別設在端子板兩側，左邊為消防值班室引來的干線，右側為火災報警探測器和其它設備引來的控制線路。
壓線前應對導線的絕緣進行搖測，合格后再按設計和廠家要求壓線。
模塊的安裝
火災自動報警系統中使用的模塊有：輸入模塊和輸入輸出模塊；
輸入模塊的功能是將被監視設備的開關量信號采集進報警回路，主要被監視的設備包括：水流指示器、信號碟閥、壓力開關、70℃或280℃防火閥、水位控制閥等。
輸入輸出模塊是根據火災報警信號及程序而控制相應的被控設備實現相應的動作，并將其動作信號反饋給火災報警主機，工程主要被控設備有：70℃或280℃電控防火閥、電動排煙口、防排煙風機、消防應急廣播切換、非消防電源配電柜（強切）、應急照明或疏散指示配電柜（強啟）、泡沫泵及消火栓泵控制柜等等。
風機房、水泵房以及強電井等模塊比較集中的場合設置了模塊箱，模塊放置在模塊箱內，其它模塊就近安裝在被控設備附近，具體安裝位置，有吊頂區域，在吊頂內墻上或頂板上安裝，無吊頂區域，在墻上壁裝，距地2.8米。未集中設置的模塊附近應有尺寸不小于100mmX100mm的標識。
工作接地線應采用銅芯絕緣導線或電纜，不得利用鍍鋅扁鐵或金屬軟管。工作接地線與保護線必須分開，保護接地導體不得利用金屬軟管。所有保護接地導體的接觸面在連接前先清潔；接地裝置施工完畢后，及時作隱蔽工程驗收，包括測量接地電阻并作記錄以及查驗應提交的技術文件等。
