如果是新的報警系統，從安裝到注冊成功，以及最后功能測試非常簡單。海灣的火災報警控制器的安裝使用說明書里面的操作流程比較詳細，其實細心的客戶可以從說明書了解整個操作過程。如果舊系統也比較簡單，下面我們就以海灣品牌的JB-QB-GST200型報警系統為例和大家一起分享煙感從安裝到定義到注冊是怎么樣回事。

感煙探測器的安裝，必須按照《火災自動報警系統設計規范》（GB50116-98）規范要求。根據《火災自動報警系統設計規范》（GB50116-98）規范中的一般規定，在探測器周圍0.5m內，不應有遮擋物；探測器至空調送風孔邊的水平距離不應小于1.5m；探測器至墻壁、梁邊的水平距離不應小于0.5m；探測器宜水平安裝，如必須傾斜安裝時，傾斜角不應大于45°；探測器底座應安裝牢固，其導線連接必須可靠；探測器的確認燈，應面向便于人員觀察的主要入口方向；防塵罩可以有效地限制灰塵進入探測器，然而卻不可能徹底杜絕空氣中的浮塵微粒進入探測器內。因此，建議在進行土建施工、裝修或其它會產生灰塵的活動開始以前卸下探測器，但必須通知有關管理部門。在此，我不再詳述。

感煙探測器在JB-QB-GST200型火災自動報警控制器的注冊與定義流程如下：

首先，需要對感煙探測器進行編碼，使用GST-BMQ-02型編碼器給感煙探測器進行編碼設定。如果是新系統，可按照現場感煙探測器的安裝情況，依次進行編碼設定；如果是感煙探測器更換，需要知道舊探測器的原始編碼地址，然后將舊地址編碼通過編碼器寫入新感煙探測器。

檢查現場與感煙探測器連接的線路是否有短（斷）路或接地等現象；在確保沒有短（斷）路或接地等現象后，將感煙探測器的信號線接入JB-QB-GST200型控制器的信號總線接入端（Z1和Z2）上，然后打開JB-QB-GST200型控制器主、備電開關。

設備的注冊。其操作過程如下：

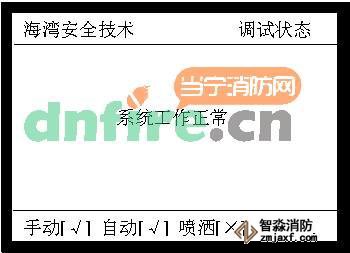

JB-QB-GST200型控制器正常開機，屏幕會有如下顯示

圖1

為方便系統調試，新控制器在出廠的時候均不設定密碼，可以直接操作。

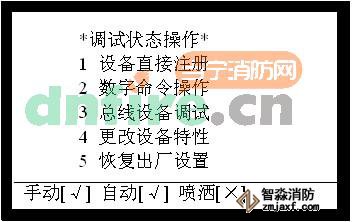

按下“系統設置”按鍵，在系統設置操作狀態下，鍵入“6”，便進入調試操作狀態，如圖2所示。調試狀態提供了設備直接注冊、數字命令操作、總線設備調試、更改設備特性、恢復出廠設置五種操作。

圖2

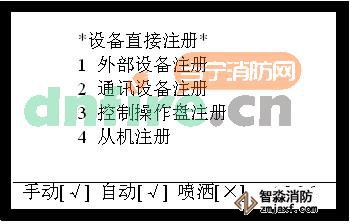

在圖2界面下選擇“設備直接注冊”，系統可對外部設備、顯示盤、手動盤、從機、多線制盤重新進行注冊并顯示注冊信息，而不影響其它信息，如圖3所示。

圖3

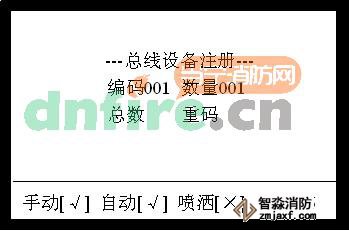

我們選擇外部設備的注冊，如圖4所示。系統會自動對在線設備進行注冊。

圖4

其它設備的注冊操作類似，均在注冊結束后，顯示注冊結果。

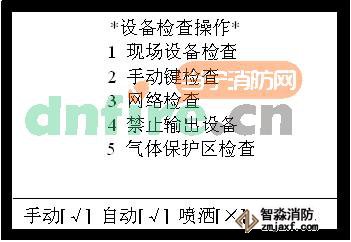

要檢查設備注冊的結果，可以通過設備檢查來檢查設備是否已注冊成功。返回系統正常工作界面。按下“設備檢查”鍵，屏幕顯示一個選擇設備檢查的畫面（如圖5）。

圖5

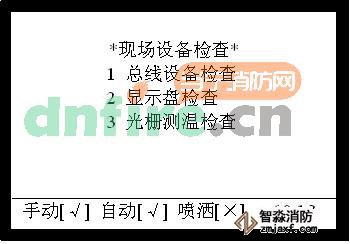

在圖5所示界面下，按下“1”鍵，進入“現場設備檢查”界面，如圖6所示。

圖6

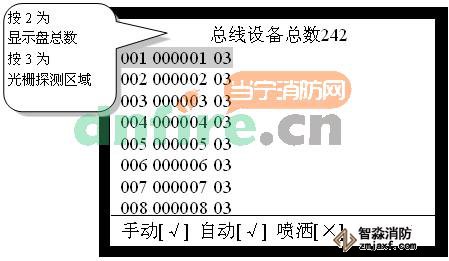

可按對應按鍵檢查1總線設備、2顯示盤、3光柵測溫，進入圖7所示界面。

圖7

圖7顯示被查詢設備的總數，及設備列表，每條信息由地址碼、二次碼、設備類型組成。我們可以通過檢查設備列表，檢查設備是否已成功注冊。如果沒有注冊成功需要檢查現場線路或者編碼是否重碼。

感煙探測器的設備更換，注冊操作流程同上。一般注冊成功后，感煙探測器就更換成功。不需要再次對感煙探測器進行設備定義操作。

4、設備定義。

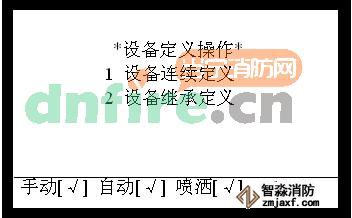

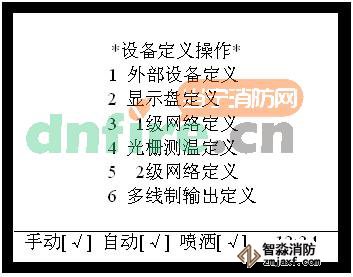

在系統正常工作界面，按下“系統設置”按鍵，進入菜單，輸入“4”鍵，進入設備定義項，屏幕顯示如圖8所示的設備定義選擇菜單，此菜單有兩個可選項：“設備連續定義”及“設備繼承定義”，每個選項均分為外部設備定義、顯示盤定義、1級網絡定義、光柵測溫定義、2級網絡定義、多線制輸出定義六種，如圖9所示。

圖8

圖9

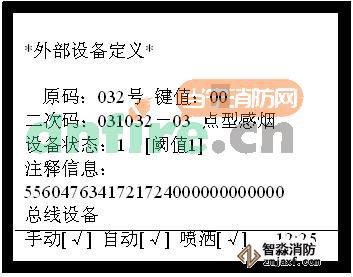

在圖8的屏幕狀態下按“1”，則進入設備連續定義狀態。選擇“外部設備定義”后，便進入外部設備定義菜單，此時輸入正確的原碼后按“確認”鍵液晶屏顯示如圖10所示的內容。

圖10

上圖中，在設備定義的過程中，可通過按“△”、“▽”、“”、“”鍵及數字鍵進行定義操作。

當設備定義完成后，按“確認”鍵存貯，再進行新的定義操作。

注意：在進行設備定義時，如定義的用戶碼已經存在，將提示“操作處理失敗”；當定義完最大值設備號的設備后，再按“確認”鍵，亦將提示“操作處理失敗”。

上述是海灣感煙探測器從安裝、注冊和設備定義的操作流程，海灣其他的火災報警控制器的操作也是類似，希望對大家有所幫助。有不清楚的地方可以電話溝通交流。
