氣體滅火系統中氣體噴頭怎么安裝？

1.問題描述

　　1）施工中為避讓其他專業設備和管線，隨意調整氣體滅火管網布置、走向、標高和噴頭的安裝位置，造成滅火劑噴放不均勻或噴放時間延長，影響滅火；

　　2）施工單位采購的氣體滅火系統噴嘴型號與設計不符，未按設計要求安裝指定規格代號的噴頭，導致滅火劑噴放不均勻或噴放時間延長，影響滅火；

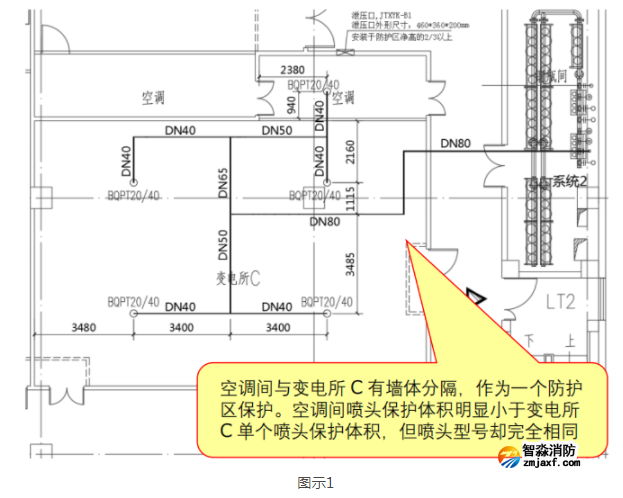

　　3）設備制造商經型式試驗合格的噴頭規格系列偏少，在深化設計和生產供貨時，根據現有產品隨意選型，造成噴頭實際規格代號與理論計算結果出現較大偏差，造成滅火劑噴放不均勻或噴放時間延長，影響滅火；【圖示1】

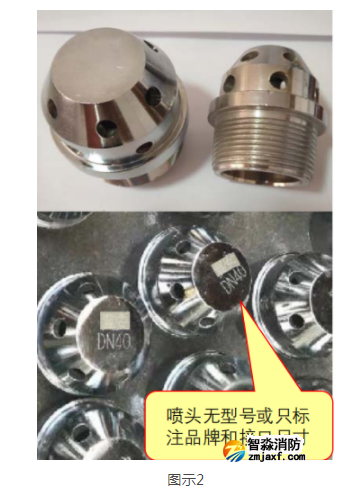

　　4）選用的氣體噴頭無規格型號或標注不規范?！緢D示2】

2.規范要求

　　《氣體滅火系統設計規范》（GB 50370-2005）有關規定：

　　3.1.12噴頭的保護高度和保護半徑，應符合下列規定：

　　1最大保護高度不宜大于6.5m；

　　2最小保護高度不應小于0.3m；

　　3噴頭安裝高度小于1.5m時，保護半徑不宜大于4.5m；

　　4噴頭安裝高度不小于1.5m時，保護半徑不應大于7.5m。

　　3.1.12噴頭宜貼近防護區頂面安裝，距頂面的最大距離不宜大于0.5m。

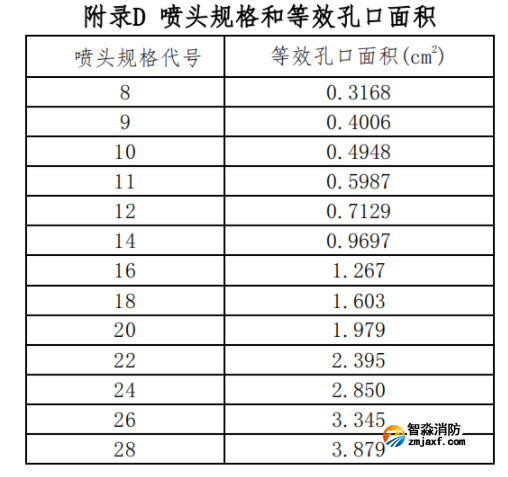

　　3.3.18噴頭的實際孔口面積，應經試驗確定，噴頭規格應符合本規范附錄D的規定。

　　3.4.11噴頭的實際孔口面積，應經試驗確定，噴頭規格應符合本規范附錄D的規定。

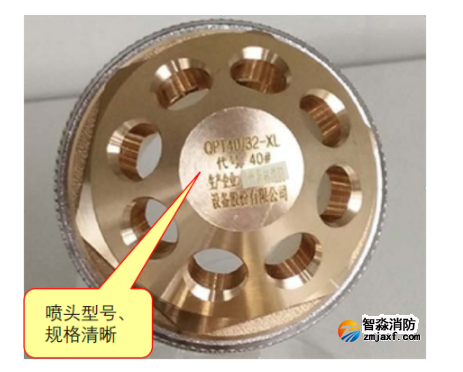

　4.1.7噴頭應有型號、規格的永久性標識。設置在有粉塵、油霧等防護區的噴頭，應有防護裝置?！緢D示3】

　　4.1.8噴頭的布置應滿足噴放后氣體滅火劑在防護區內均勻分布的要求。當保護對象屬可燃液體時，噴頭射流方向不應朝向液體表面。

3.應對措施

　　氣體滅火系統噴頭的選型和安裝，對系統噴放時間和噴放濃度有著直接的影響，特別是內部存在多個隔間或設置吊頂、地板的保護區，隔斷會阻礙滅火劑的流動，每一個空間需要靠計算所得的噴頭壓力和等效孔口面積來保證各自空間內部的噴放量、噴放壓力和噴放時間，并在規定時間內建立起設計要求的滅火濃度。因此，氣體滅火系統設計必須利用正規軟件進行詳細的壓力計算，出具計算書，并根據設計計算數據，在施工圖中明確系統管網布置和噴頭規格代號。施工單位在設備采購或施工前，應仔細核對產品規格型號、實際管網布置和施工圖的匹配性，若出比較明顯的誤差，應對系統進行深化設計計算，滿足規范要求后方可施工。

4.圖示說明

　　1）錯誤做法

　　2）正確做法
